Рама — это не просто «скелет», на который крепится вся электроника. От неё зависят лётные характеристики, живучесть после крашей и удобство сборки. Выбор рамы часто вызывает ступор у новичков: десятки моделей, разные размеры, материалы и формы. Разберёмся, что важно, а что — маркетинг.
Основные параметры рамы
Размер (колесо). Это расстояние между диагонально противоположными моторами в миллиметрах. От размера зависит, какие пропеллеры вы поставите и как дрон будет вести себя в воздухе. Чем меньше рама — тем резче и юрче полёт, но тем тяжелее пилотировать новичку. Чем больше — тем стабильнее, но тяжелее и дороже.
Популярные размеры:
- 65–85 мм — микродроны для дома (пропеллеры 1,6–2 дюйма);
- 120–150 мм — компактные уличные дроны (2–3 дюйма);
- 210–250 мм — классические 5-дюймовые FPV (самый популярный формат);
- 280–350 мм — дроны для съёмки и long-range (6–7 дюймов).

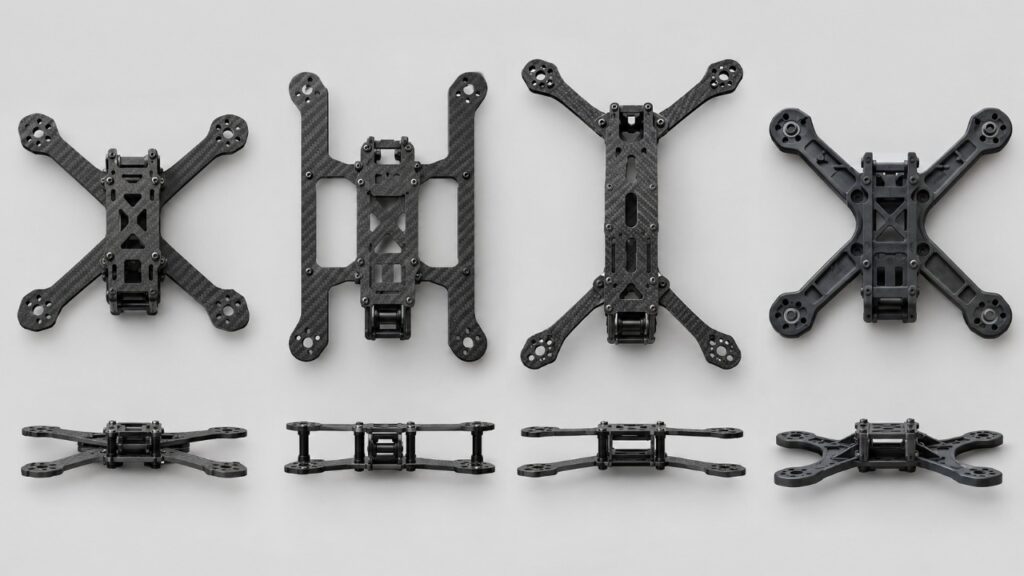

Форма. Самые распространённые конфигурации:
- X — четыре луча выходят из центра симметрично. Самый универсальный вариант, хорошо подходит для freestyle и гонок.
- H — центральная пластина вытянута вдоль, лучи крепятся по краям. Жёсткая конструкция, удобно размещать электронику.
- Stretched X — вытянутая по оси X, с чуть большим расстоянием «спереди-назад». Даёт более плавное поведение по тангажу, популярна в гонках.
- Deadcat — передние лучи отведены назад, чтобы пропеллеры не попадали в кадр. Идеально для съёмки.
Толщина лучей. Обычно от 3 до 6 мм. Тоньше — легче, но хрупче. Толще — прочнее, но тяжелее. Для 5-дюймовых дронов золотая середина — 4–5 мм.
Отверстия и монтаж. Обратите внимание на отверстия под плату управления (30,5×30,5 мм или 20×20 мм), под регуляторы (ESC) и камеру. Чем больше вариантов монтажа — тем проще собирать.

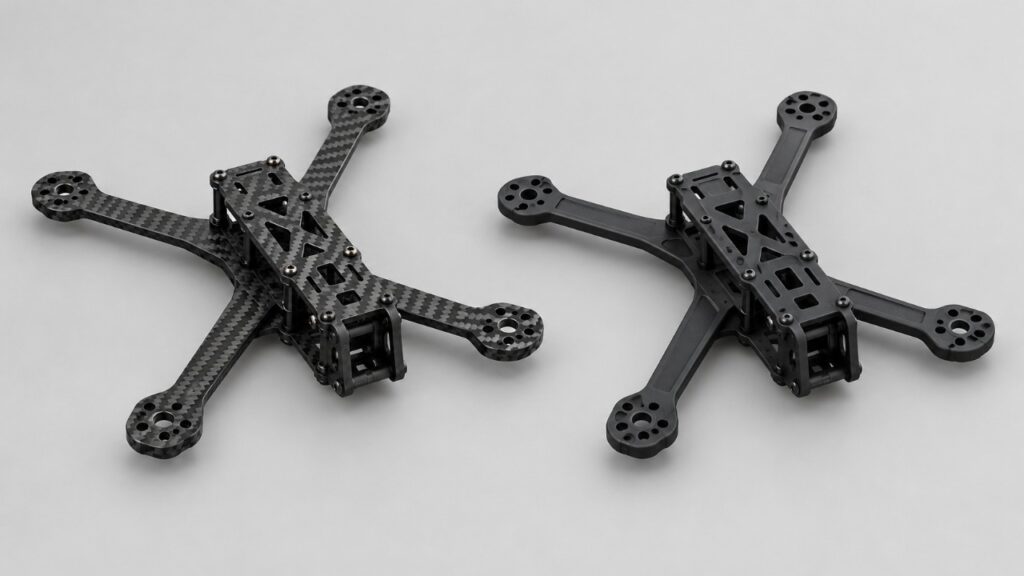

Материалы рам
Карбон (углеволокно). Основной материал для FPV-рам. Лёгкий, жёсткий, отлично гасит вибрации. Минусы — дорогой и хрупкий при точечных ударах (например, при падении на камень может расколоться по отверстию под винт).
Пластик (поликарбонат, нейлон). Дешевле, гибче, прощает мелкие удары — лучи гнутся, а не ломаются. Минусы — тяжелее, со временем «устаёт» и теряет жёсткость, хуже гасит вибрации.
Композит (карбон-пластик). Лучи из карбона, центральная пластина из пластика (или наоборот). Компромиссный вариант: легче, чем полностью пластиковая, и дешевле, чем полностью карбоновая.
| Тип задачи | Размер | Материал | Бюджет |
|---|---|---|---|
| Новичок, тренировки в поле | 150–210 мм | Пластик или композит | 800–2000 ₽ |
| Freestyle и гонки | 210–250 мм | Карбон | 2000–5000 ₽ |
| Съёмка, long-range | 280–350 мм | Карбон | 4000–8000 ₽ |
| Краш-тесты и «жёсткая» эксплуатация | 210–250 мм | Пластик | 800–2500 ₽ |
Под что выбирать
Для новичка. Берите пластиковую или композитную раму 150–210 мм. Вы будете падать — это нормально. Пластик простит вам и разобьётся не сразу. Запасные лучи стоят копейки.
Для гонок. Карбоновая X или Stretched X, 210–230 мм, лучи 4–5 мм. Жёсткость критична — при высоких скоростях рама не должна «гулять», иначе дрон потеряет управляемость. Именно поэтому в гонках карбон — почти стандарт: нужна максимальная жёсткость при минимальном весе.
Для съёмки. Карбоновая Deadcat 280–350 мм. Нужна стабильность, место под подвес и аккумулятор побольше. Вес меньше волнует, чем для гонок: важнее, чтобы рама не «гуляла» на длинных дистанциях и не давала вибраций на камеру.
Для freestyle. Карбоновая X 210–250 мм. Баланс между прочностью и весом. Запасные лучи обязательно — при активной езде они расходятся. Здесь важна чёткая реакция на стик: рама должна передавать усилие без задержек, а пластик из‑за гибкости даёт небольшую «задержку» в отклике.
Частые ошибки
- «Чем легче, тем лучше» — не всегда. Слишком лёгкая рама может быть хлипкой, а дрон станет нервным в полёте. Лёгкость без жёсткости — это нестабильность и вибрации.
- Игнорировать запасные лучи. Покупайте раму, к которой легко достать детали. Популярные бренды (Martian, Source One и аналоги) решают это: запчасти есть в наличии, и вы не останетесь без дрона после первого краша.
- Гнаться за «красивым» дизайном. Эффектная форма не гарантирует прочность. Сначала характеристики, потом эстетика.
- Не проверять размеры под свою электронику. Плата управления (30,5×30,5 мм или 20×20 мм) может просто не встать на посадочные места. То же касается камеры и регуляторов — лучше заранее сверить схему отверстий.
Заключение
Не усложняйте: если не хотите глубоко разбираться, берите популярную карбоновую раму 5‑дюймового класса (210–250 мм) от проверенного бренда. К ней всегда есть запчасти, под неё заточено большинство гайдов по сборке. Начнёте летать — поймёте, чего не хватает и стоит ли менять. Если бюджет ограничен, начните с пластика: он простит ошибки и позволит набраться опыта без больших потерь.
